如此常用的铝合金电缆，应该如何选择？这里有一份超详细的说明！

2022-5-28发布

在新能源快速发展期，分布式光伏电站占比也在逐年递增，控制系统成本非常关键。近十年来，组件和逆变器的价格下降了90%，给光伏系统的整体成本下降带来了很大的贡献，但电缆的成本却一直未降。在分布式电站项目中，电缆在系统中的占比达到12%，比逆变器还要高。其实只要设计和安装得当，在保证系统正常运转和安全的前提下，部分交流电缆采用铝合金电缆，可以降低一部分成本。

光伏电站的电缆分为直流电缆与交流电缆，其中组件与组件之间的直流电缆和组件到逆变器之间的直流电缆，一般要求要用光伏专用直流电缆，而从逆变器出来到交流配电柜之间的电缆，配电柜到变压器之间的电缆，则没有要求用什么电缆。

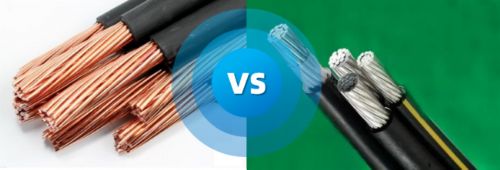

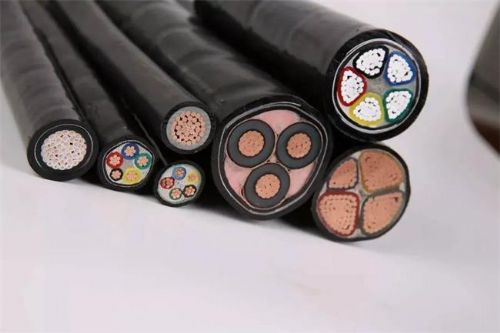

相较于常规铝芯线缆成本低、重量轻，铜芯线缆载流量、电阻率、强度等性能上更加优异；随着技术引进和配套连接端子，桥架以及对应标准的建立，性能介于铝铜线缆之间的铝合金线缆，逐渐进入市场。

1、什么是铝合金电缆

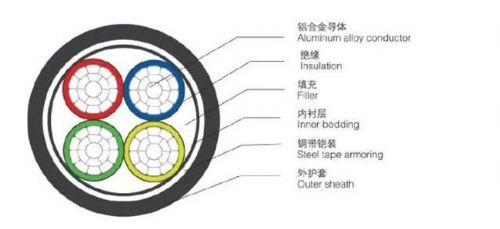

铝合金电缆是以AA8030 系列铝合金材料为导体的新型材料电力电缆。铝合金的电阻率介于铝与铜之间，高于铜，略低于铝，在相同载流量前提下，同等长度的铝合金导体的重量仅为铜的一半。

当铝合金导体的截面积是铜1.5倍时，铝合金电缆和铜电缆电一样，实现了相同的载流量、电阻和线损。

2、相比于铜芯电缆，如何设计铝合金电缆？

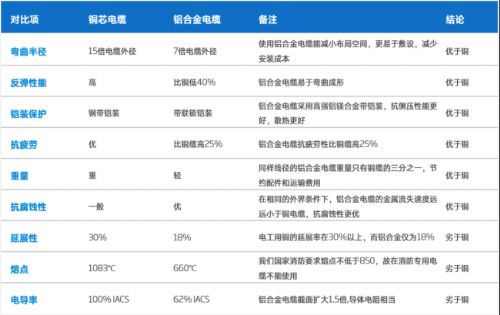

01 从性能的角度看

02 从系统设计的角度看

从设计方面来看，电缆的选型满足需要以下几个条件：

（1）电缆载流量：一般会受电缆主体材料截面、敷设运行方式、环境等因素影响；

（2）电缆线损：交流电缆的线损不允许超过3%，一般要求不超过2%；

（3）电缆压降：根据GB/T 50797《光伏发电站设计规范》，交流电压降落不宜大于3%，一般要求不超过2%。

参照以上铜芯电缆和铝合金电缆的结构参数和电气参数，同等载流量的条件下，95mm2以下的铜芯电缆切换成铝合金电缆需将铝合金电缆型号提升1个电缆型号，95mm2以上的铜芯电缆切换成铝合金电缆需将铝合金电缆型号提升2个电缆型号。

例如：原设计采用ZRC-YJV22-0.6/1KV-3×70+35mm2的铜芯电缆切换成铝合金电缆，铝合金电缆型号可以选用ZRC-YJHLV22-0.6/1KV-3×95+50mm2。

原设计采用ZRC-YJV22-0.6/1KV-3×120+70mm2的铜芯电缆切换成铝合金电缆，铝合金电缆型号可以选用ZRC-YJHLV22-0.6/1KV-3×185+95mm2。

系统的方案只要满足载流量，电缆压降和线损的要求即可，电缆选择铜材质还是铝材质都不受影响。

03 从施工的角度看

在EPC公司沟通中，常听到这样的说法“铝线缆或者铝合金线缆的安装施工，要经验丰富的老电工来操作”。铜和铝合金由于金属材质不同，如果直接接触，存在电位差，在潮湿的空气中会发生电化学腐蚀，会增大接触电阻使接头处发热，是系统安全运行的隐患。

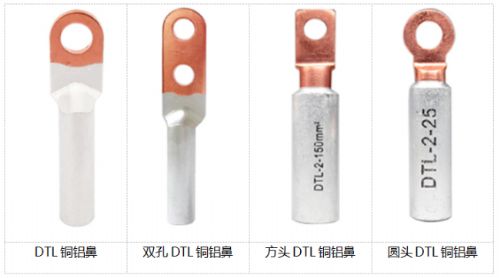

目前市场上有三种端子适合于铝合金线缆，包括铜端子，铜铝过渡端子和铝合金铜过渡端子，常见的铜铝转接端子如下图所示：

同时，一些安装厂家考虑到铜铝，铝合金的电化学性能不同，还会在铝管涂置导电膏，这种做法可以降低铝管的腐蚀。

04 从经济的角度看

在分布式工商业电站中，以110kw组串式逆变器为例，逆变器的最大输出电流约为183A，采用桥架敷设，逆变器到并网点距离以120米左右进行计算，我们分别采用铜电缆和铝电缆进行计算，铜芯电缆需要3×70+1x35mm2，铝芯电缆需要3×120+1x70mm2。

根据国内某电缆厂家集采报价：

ZRC-YJV22-0.6/1KV-3×70+35mm2

单价：164元/m

ZRC-YJHLV22-0.6/1KV-3×120+70mm2

单价：38.5元/m

选用铝合金线缆，每安装1MW光伏电站可节约线缆成本可以节约2/3左右。

3、总结

综上所述，平价上网的时代，分布式工商业电站，选择合理的线缆，而铝合金电缆在综合性能和成本上具有很大优势，未来会有更多人选择铝合金线缆。
